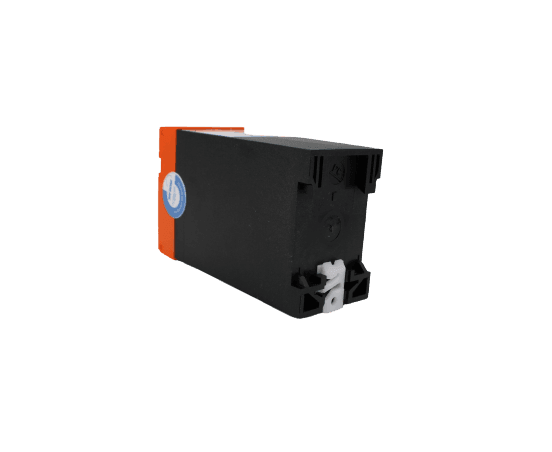

Unité d'évaluation contrôleur de débit d'air NLSW45-3 SIL1 avec sortie analogique
Description
Description
✅ Contrôleur de débit d'air universel avec Safety Integrity Level 1 (SIL1) selon IEC 61508/IEC61511 (alternativement, appareil disponible avec certification SIL2)
✅ avec sortie analogique et sortie de commutation adapté au montage en armoire électrique
✅ Modèle certifié par le TÜV NORD selon DIN EN 61010-1 : 2011-07
✅ grande plage de mesure de 0,1 ... 30 m/s, mise en service simple et rapide
✅ Exemple de domaines d'application : Systèmes CVC, systèmes de protection contre l'incendie et la fumée, applications industrielles et de processus, centrales électriques et installations énergétiques, industrie automobile et bancs d'essai
Unité d’évaluation Débitmètre d’air NLSW45-3 SIL1 avec sortie analogique - 24 V AC/DC / 4 ... 20 mA est en stock et sera expédié dès qu’il sera de nouveau en stock
Disponible immédiatement en stock
La disponibilité pour les collectes n'a pas pu être chargée

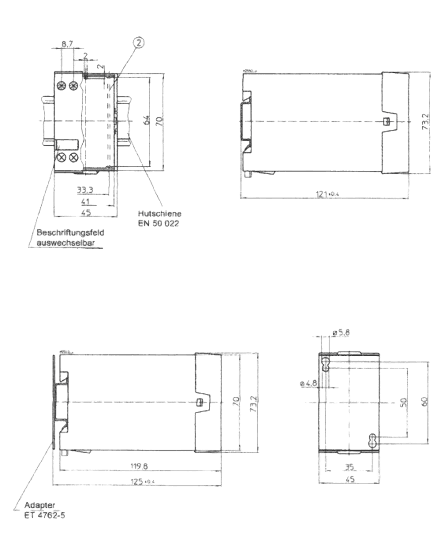

Dessin technique 2D : Télécharger
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilUnité d'évaluation du flux pour le montage en armoire électrique
-
Plage de mesure du flux0,1 ... 30,0 m/s
-
Température du fluide0 ... 90°C
-
AnnonceLED (tension & point de commutation)
-
Point de commutationRéglable en continu via un potentiomètre
-
Indice de protection de l'unité d'évaluationIP40
-
Particularités1 rapport analogique sélectionnable (4 ... 20 mA ou 0 ... 10 V)
-
Signal de sortieSortie de commutation, Sortie analogique
-
Spécification sortie de commutation1 inverseur
-
Sortie de signal Rupture de capteurLe relais tombe
-
Sortie de signal. Court-circuit du capteurLe relais tombe
-
Spécification sortie de relais1 inverseur
-
Matériau du boîtierPolycarbonate renforcé de fibres de verre (UL94V-0)
-
Matériau du boîtierPolycarbonate renforcé de fibres de verre (UL94V-0)
-
Poids
-
Dimensions du boîtier120 mm x 45 mm x 73 mm
-
MontageRail DIN
-
Alimentation en tension24 V AC/DC ±5%, 230 V AC ±5
-
Raccordement électriqueBornier
-
Puissance absorbée max2,5 VA (24V), <6,4 VA (230V)
-
Section de câble recommandée2,5 mm² de section
-
Courant et capacité de charge des contacts250 V CA, 4A, 1 kVA / 150W, Électr. Durée de vie (à 5 A / 230 V AC) : 50 000 opérations de commutation, Électr. Durée de vie (à 5 A / 30 V DC) : 100 000 opérations de commutation
-
Puissance minimale de commutation100 mA / 5 V CC
-
Température ambiante-20 ... 50°C
-
CertificatsCE, Modèle homologué TÜV Nord selon DIN EN 61010-1 2011-07
-
Niveau SILSIL1
-
