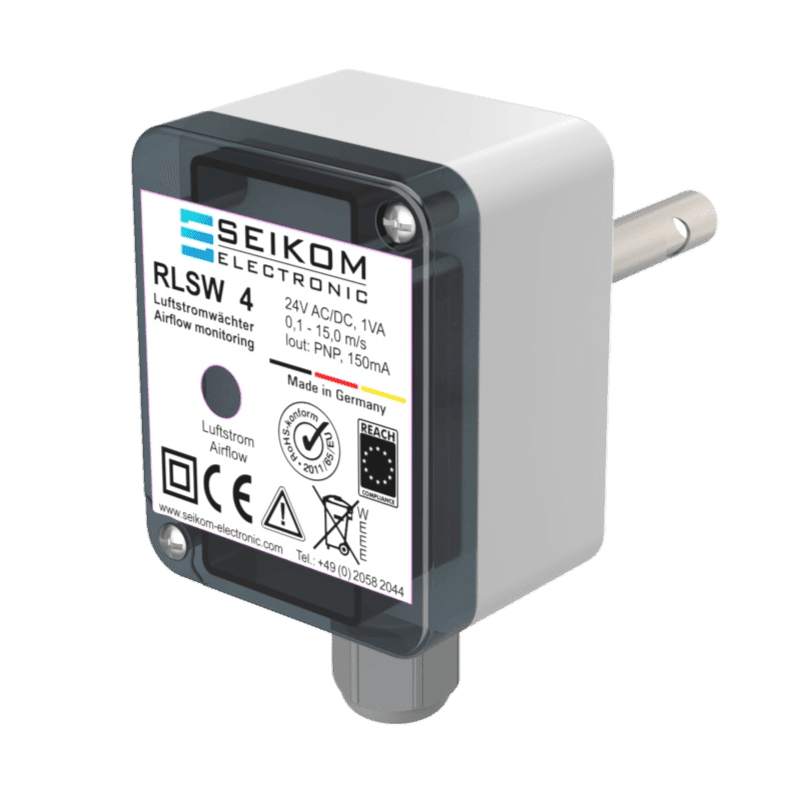

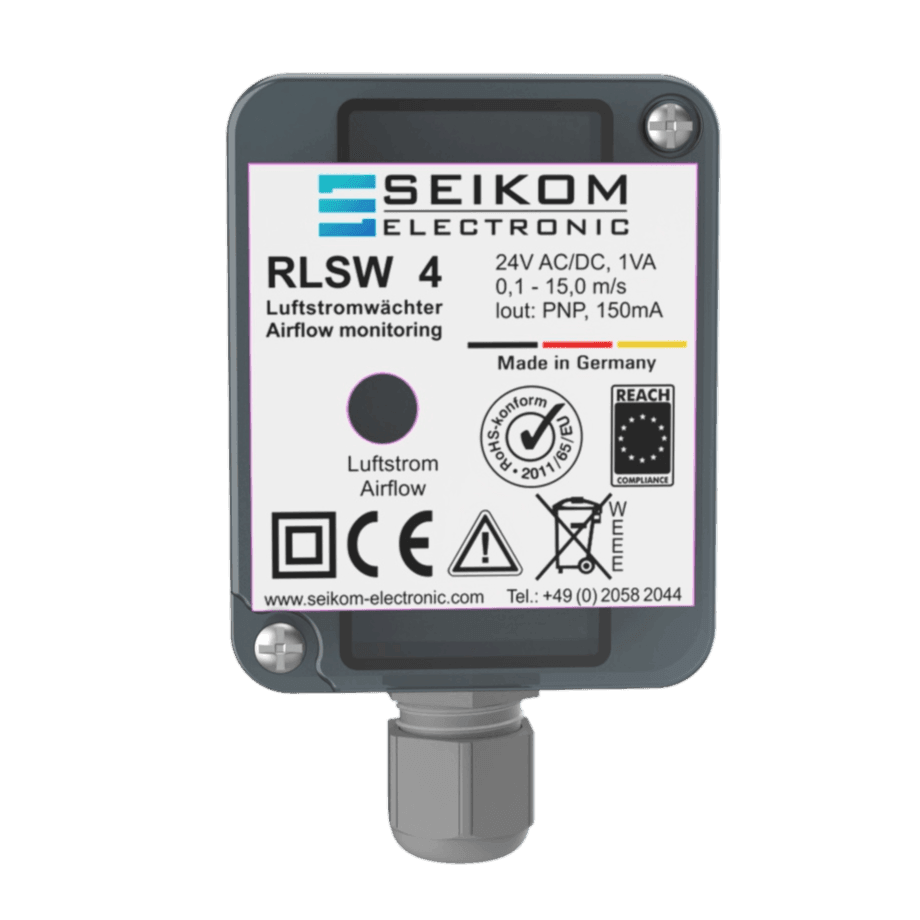

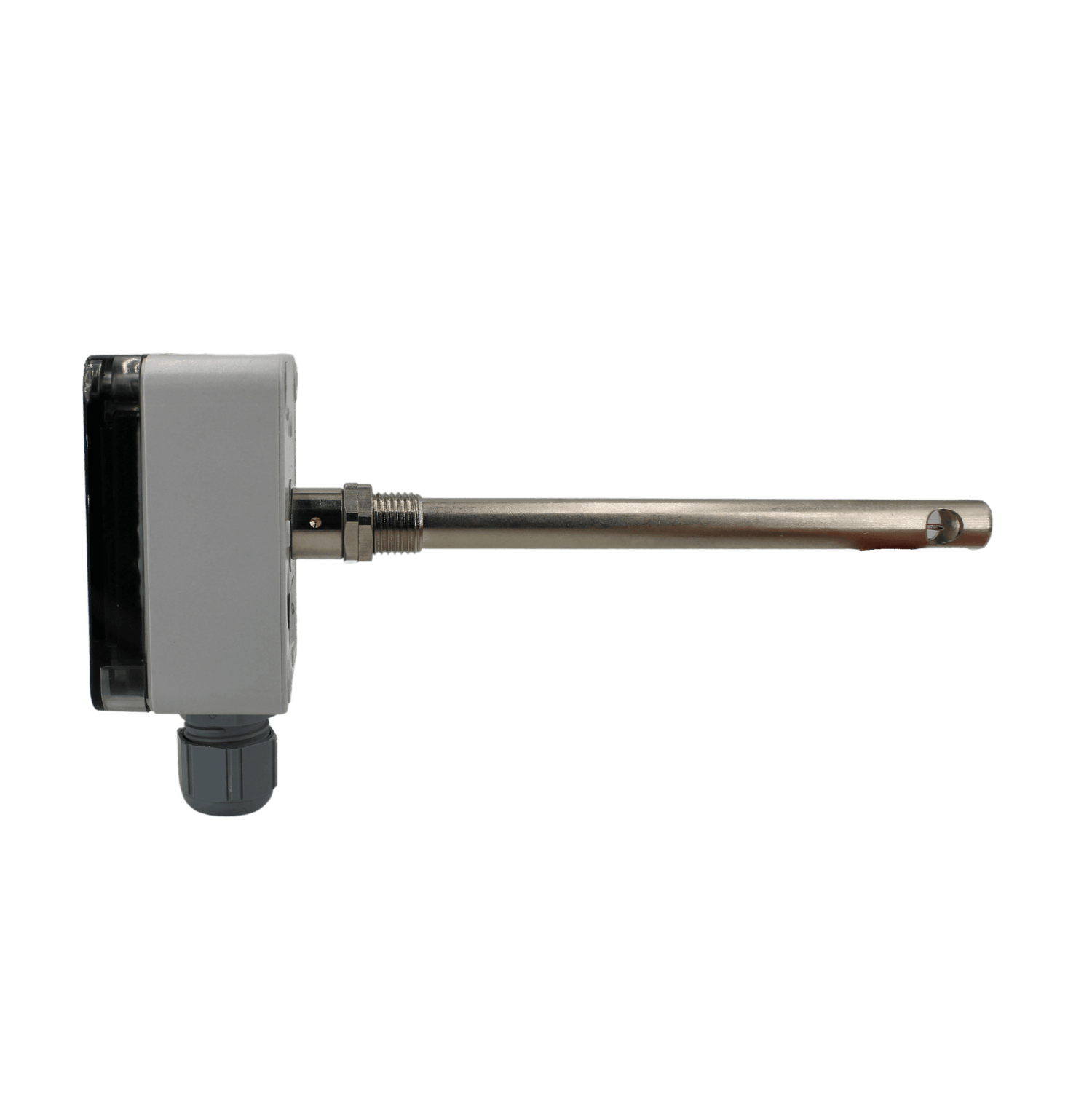

Contrôleur de débit compact RLSW4R avec sortie relais (NO), plage de mesure gaz 0,1 ... 15 m/s
Description
Description
✅ Contrôleur de débit d'air compact avec sortie de commutation (1 NO)
✅ Surveillance du flux dans un espace réduit - idéal comme solution OEM, par ex. pour les installations de brasage, les hottes aspirantes, les rideaux d'air
✅ Construction robuste de la sonde avec indice de protection IP67
✅ Point de commutation réglable en continu entre 0,1 ... 15 m/s (plage de mesure étendue disponible avec RLSW5)
✅ Exemples de domaines d'application : Surveillance de ventilateurs, de registres de chauffage, d'installations d'aspiration, de brasage et de rideaux d'air
Contrôleur de débit compact RLSW4R avec sortie relais (NO), plage de mesure gaz 0,1 ... 15 m/s - 50 mm est en stock et sera expédié dès qu'il sera à nouveau disponible
La disponibilité pour les collectes n'a pas pu être chargée
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilUnité compacte Flux
-
Type d'appareilAppareil compact avec sonde (montée à demeure)
-
Plage de mesure du flux0,1 ... 15 m/s
-
Température du fluide-10 ... 80°C
-
AnnonceLED jaune en cas de vitesse d'écoulement > point de commutation, LED verte en fonctionnement
-
Point de commutationRéglage en continu (potentiomètre)
-
Indice de protection de l'unité d'évaluationIP65
-
Indice de protection du capteurIP67
-
Type de protection du boîtierIP65
-
Signal de sortieSortie de commutation
-
Spécification sortie de commutationLe relais s'active en cas de flux (contact de fermeture)
-
Sortie de signal Rupture de capteurLe relais tombe
-
Sortie de signal. Court-circuit du capteurLe relais tombe
-
Spécification sortie de relaisLe relais s'active en cas de flux (contact de fermeture)
-
Profondeur d'immersion50 mm, 140 mm, Longueurs spéciales sur demande
-
Raccord au processusPG7, en option G1/2 pouce, G1/4 pouce au moyen d'un réducteur
-
Matériau du boîtierPolycarbonate, UL94-V2
-
Matériau du capteurMS58, nickelé, Acier inoxydable disponible en option
-
Résistance à la compression10 bar
-
Matériau du boîtierPolycarbonate, UL94-V2
-
Poids
-
Dimensions du boîtier85 mm x 50 mm x 35 mm
-
Alimentation en tension24 V AC/DC ±5
-
Raccordement électrique4 bornes (2,5 mm²)
-
Puissance absorbée max1 VA
-
Courant et capacité de charge des contacts250 VAC, 5 A, 1,2 kVA
-
Puissance minimale de commutation10 mA/ 5 V DC
-
Température ambiante-20°C ... 60°C
-
Parcours de rodage optimal>5 DN
-
Distance de sortie optimale>3 DN
-
Gradient de température
-
CertificatsCE
-
