Débitmètre volumétrique RLSW8 pour la mesure du débit de gaz jusqu'à 350°C
Description
Description
Débitmètre volumétrique et vélocimètre d'air avec sortie analogique linéaire en qualité de régulation (0 ... 10 V & 4 ... 20 mA) et interrupteur
Convient pour des températures de fluide jusqu'à 350°C
affichage des valeurs mesurées par LCD et LED
Plage de mesure librement modulable m/s, m³/h, l/min
Détection sensible et rapide du flux d'air jusqu'à 30 m/s
Exemples de domaines d'application : Mesure et régulation des flux d'air, technique du bâtiment, API, surveillance des filtres, installations d'aspiration et d'extrusion, gaz d'échappement et bancs d'essai.
Débitmètre volumétrique RLSW8 pour la mesure de débit de gaz jusqu'à 350°C - Appareil compact / -25 ... 80°C / 50 mm est en stock et sera expédié dès qu'il sera à nouveau disponible
La disponibilité pour les collectes n'a pas pu être chargée
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilUnité compacte Flux
-

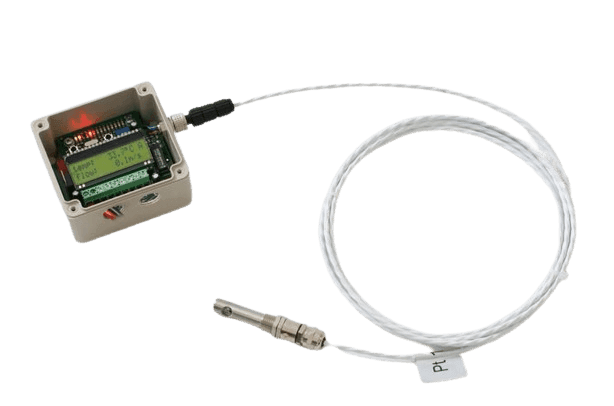

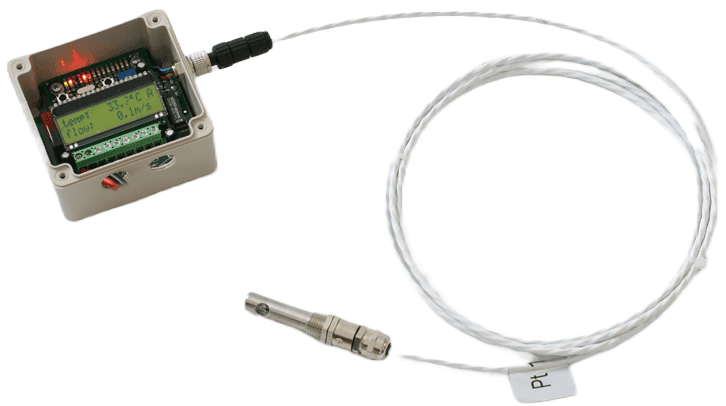

Type d'appareilAppareil compact avec sonde (fixe), Appareil compact avec sonde (déportée)
-
Plage de mesure du flux0,1 ... 30 m/s (disponible en option jusqu'à 200 m/s)
-
Précision de mesure du flux±5% de la valeur finale de la plage de mesure, Reproductibilité ±2% de la valeur finale de l'étendue de mesure
-
Température du fluide-25 ... 80°C, -25 ... 250°C, -25 ... 350°C
-
AnnonceÉCRAN À CRISTAUX LIQUIDES, LED jaune en cas de vitesses d'écoulement > point de commutation, LED verte en fonctionnement, 10 LED rouges pour la vitesse d'écoulement en pas de 10
-
Indice de protection de l'unité d'évaluationIP65
-
Indice de protection du capteurP67
-
ParticularitésSortie analogique linéaire Vitesses d'écoulement mesurables jusqu'à 200 m/s Pontage réglable au démarrage 0 ... 60 s Dimensions de vitesse : m/s, l/min, m³/h, Sortie analogique linéaire Utilisable jusqu'à une température de fluide de 350°C Vitesses de flux mesurables jusqu'à 200 m/s Pontage au démarrage réglable 0 ... 60 s Dimensions de vitesse : m/s, l/min, m³/h
-
Signal de sortieSortie de commutation, Sortie analogique
-
Spécification sortie de commutation1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
-
Sortie de signal Rupture de capteurCodes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais se désexcite
-
Sortie de signal. Court-circuit du capteurCodes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais se désexcite
-
Spécification sortie de relais1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
-
Profondeur d'immersion50, 130, 165, 300, 400, 500
-
Raccord au processusPG7, en option G1/2-pouce, G1/4 pouce au moyen d'un réducteur
-
Matériau du boîtieren polyamide, UL94-V0
-
Matériau du capteurMS58, nickelé (acier inoxydable disponible en option), acier inoxydable 1.4571
-
Résistance à la compression10 bar
-
Matériau du boîtieren polyamide, UL94-V0
-
Dimensions du boîtier56 mm x 84 mm x 80 mm
-
Alimentation en tension24 V DC ±5
-
Raccordement électrique9 bornes (max. 1,5 mm²)
-
Puissance absorbée max4 VA
-
Courant et capacité de charge des contacts200 V AC/DC, 1 A
-
Puissance minimale de commutation10 mA, 5 V DC
-
Température ambiante-20 ... 60°C
-
Parcours de rodage optimal>10 DN
-
Distance de sortie optimale>5 DN
-
Gradient de température
-
CertificatsCE
-
