Débitmètre volumétrique RLSW9 pour la mesure de débit de gaz jusqu'à 350°C
Description
Description
✅ Appareil de mesure du débit volumétrique et de la vitesse de l'air avec sortie analogique linéaire en qualité de régulation (0 ... 10 V & 4 ... 20 mA) et interrupteur
✅ Convient pour des températures de fluide jusqu'à 350°C
✅ Affichage des valeurs mesurées au moyen d'un écran LCD, d'une barre de LED et d'un voyant d'alarme
✅ Plage de mesure librement modulable m/s, m³/h, l/min
✅ Détection sensible et rapide du flux d'air jusqu'à 30 m/s, en option jusqu'à 200 m/s
✅ Sonde en laiton nickelé (standard), acier inoxydable ou téflon disponible
✅ Exemples de domaines d'application : Mesure et régulation des flux d'air, technique du bâtiment, API, surveillance des filtres, installations d'aspiration et d'extrusion, gaz d'échappement et bancs d'essai.
Débitmètre volumétrique RLSW9 pour la mesure de débit de gaz jusqu'à 350°C - Sonde déportée / -25 ... 80°C / 50 mm est en stock et sera expédié dès qu'il sera à nouveau disponible
La disponibilité pour les collectes n'a pas pu être chargée
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilUnité compacte Flux
-

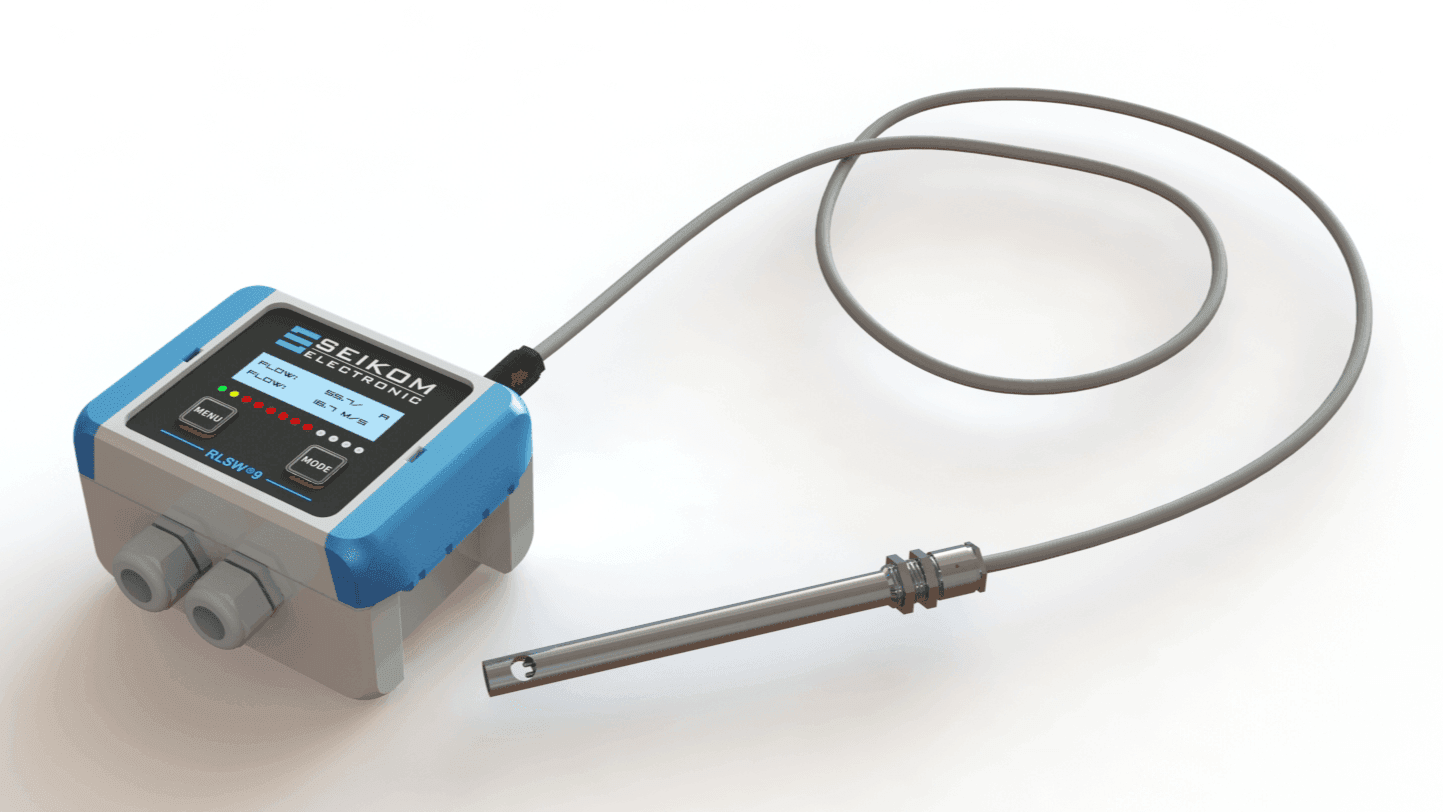

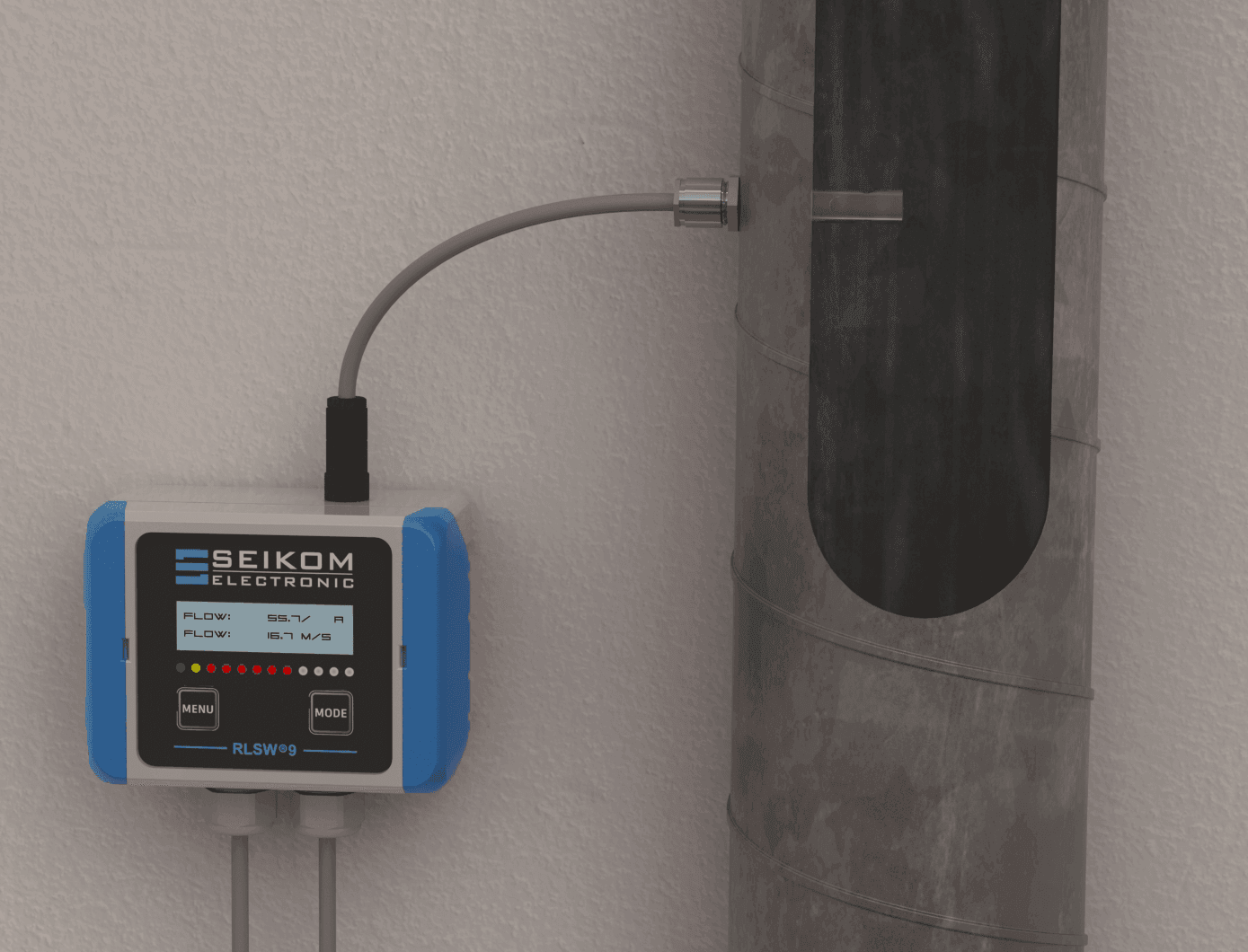

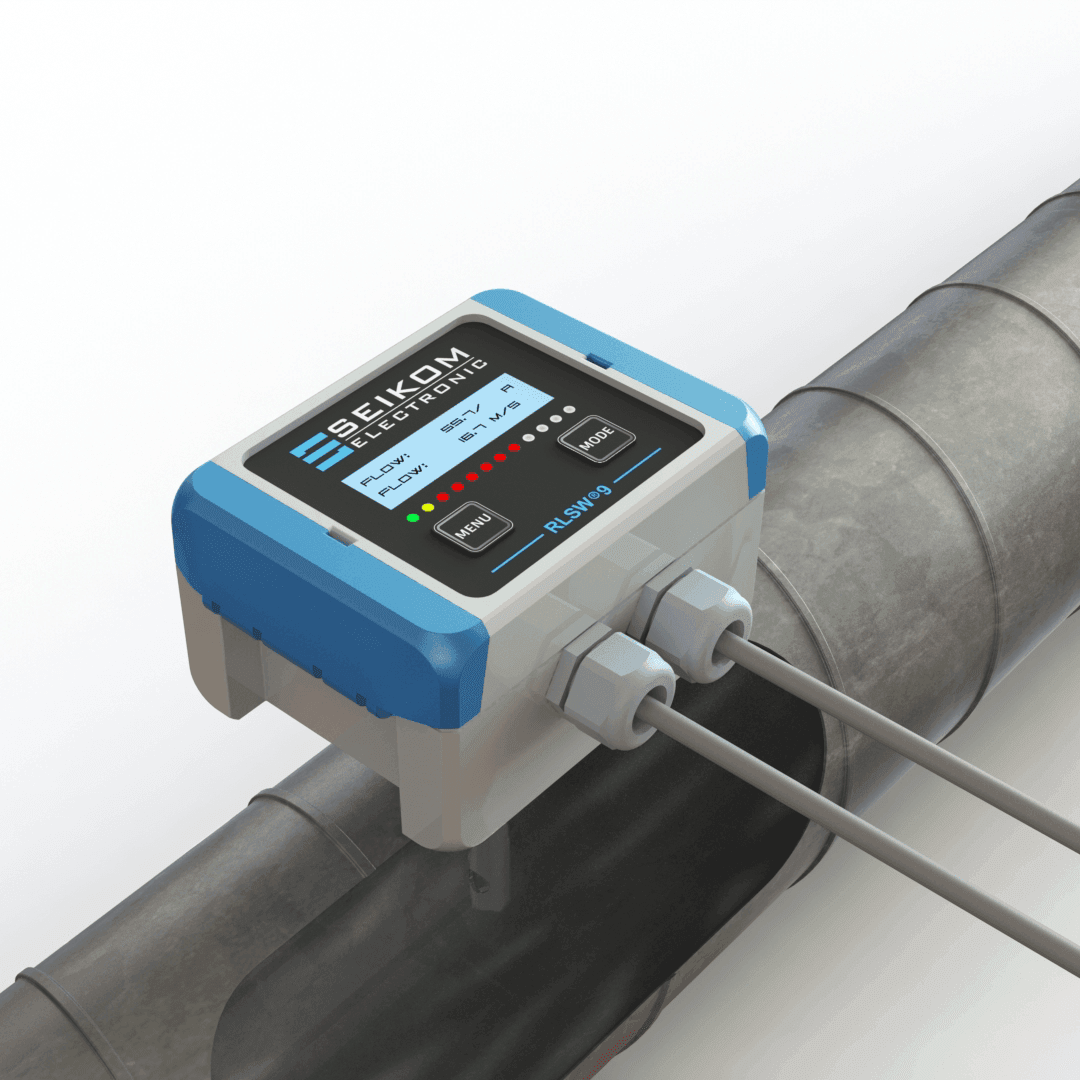

Type d'appareilAppareil compact avec sonde (fixe), Appareil compact avec sonde (déportée)
-
Plage de mesure du flux0,1 ... 30 m/s (disponible en option jusqu'à 200 m/s)
-
Précision de mesure du flux±5% de la valeur finale de la plage de mesure, Reproductibilité ±2% de la valeur finale de l'étendue de mesure
-
AnnonceLCD avec rétroéclairage désactivable, LED jaune en cas de vitesses d'écoulement > point de commutation, LED verte en fonctionnement, 10 LED rouges pour la vitesse d'écoulement en pas de 10
-
Point de commutationRéglage en continu (logiciel ou potentiomètre)
-
Indice de protection de l'unité d'évaluationIP66
-
Indice de protection du capteurIP67
-
Particularitéssortie analogique linéaire Vitesses de flux mesurables jusqu'à 200 m/s, alarme acquittable, boîtier en acier disponible sur demande, pontage au démarrage réglable 0 ... 300 s Dimensions de vitesse : m/s, l/min, m³/h, sortie analogique linéaire utilisable jusqu'à une température de fluide de 350°C, vitesses de flux mesurables jusqu'à 200 m/s, boîtier en acier disponible sur demande, alarme acquittable, pontage au démarrage réglable 0 ... 300 s, dimensions de vitesse : m/s, l/min, m³/h
-
Signal de sortieSortie de commutation, Sortie analogique
-
Spécification sortie de commutation1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
-
Sortie de signal Rupture de capteurCodes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais se désexcite
-
Sortie de signal. Court-circuit du capteurCodes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais se désexcite
-
Spécification sortie de relais1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
-
Profondeur d'immersion50, 130, 165, 300, 400, 500, Longueurs spéciales sur demande
-
Raccord au processusPG7, en option G1/2-pouce, G1/4 pouce au moyen d'un réducteur
-
Matériau du boîtieren polycarbonate, UL94-V0
-
Matériau du capteurMS58, nickelé (acier inoxydable disponible en option)
-
Résistance à la compression10 bar
-
Matériau du boîtieren polycarbonate, UL94-V0
-
Dimensions du boîtier80 mm x 113 mm x 60 mm
-
Alimentation en tension20 ... 30 V DC
-
Raccordement électrique9 bornes (max. 1,5 mm²)
-
Puissance absorbée max5 VA
-
Courant et capacité de charge des contacts175 V AC/DC, 0,25 A
-
Puissance minimale de commutation10 mA, 5 V DC
-
Température ambiante-20 ... 60°C
-
Parcours de rodage optimal>10 DN
-
Distance de sortie optimale>5 DN
-
Gradient de température
-
CertificatsCE
-
Pays d'origine
-
Numéro de tarif douanier
-
HS Code
Le RLSW®9 : la dernière génération de nos débitmètres
