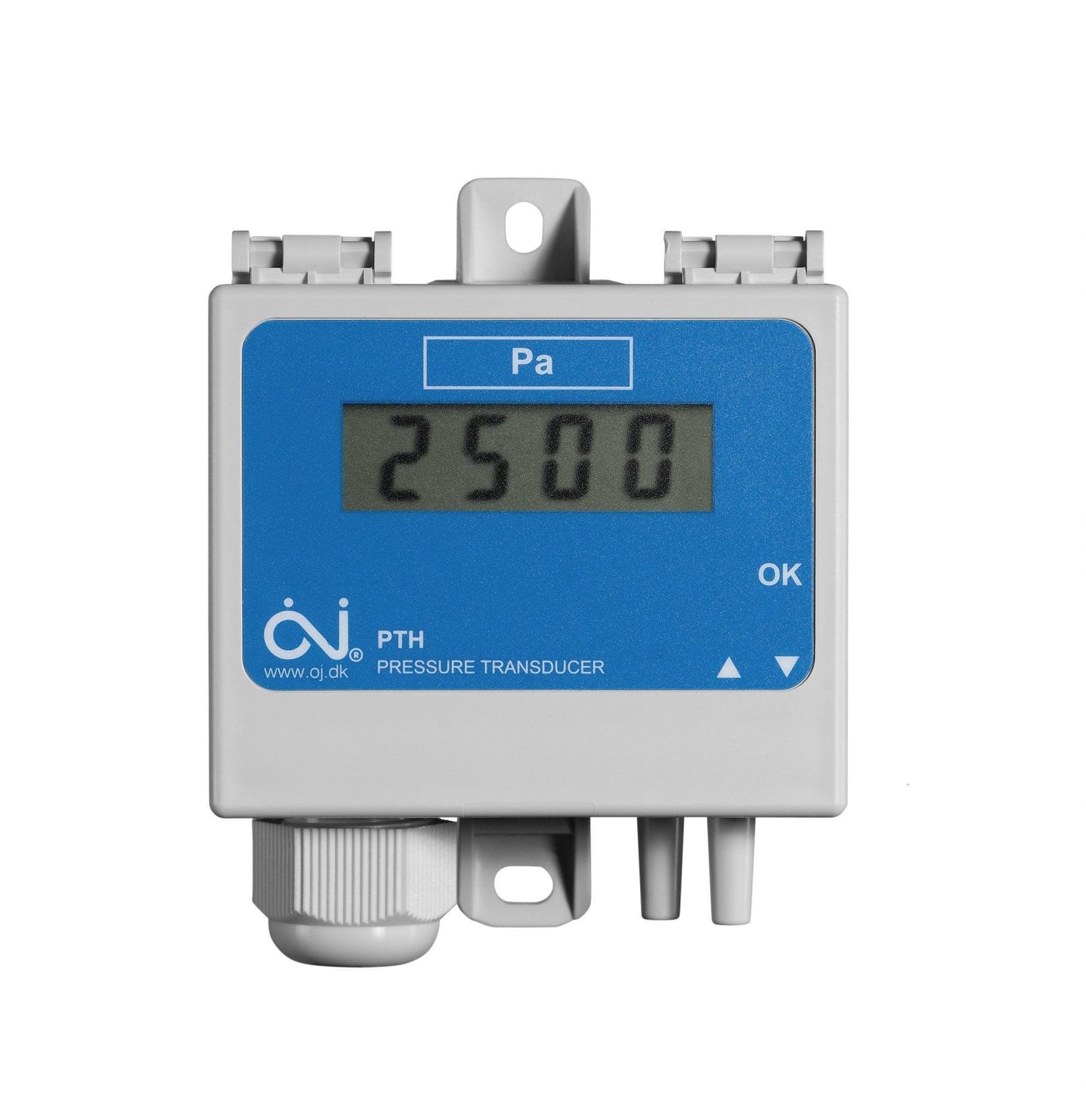

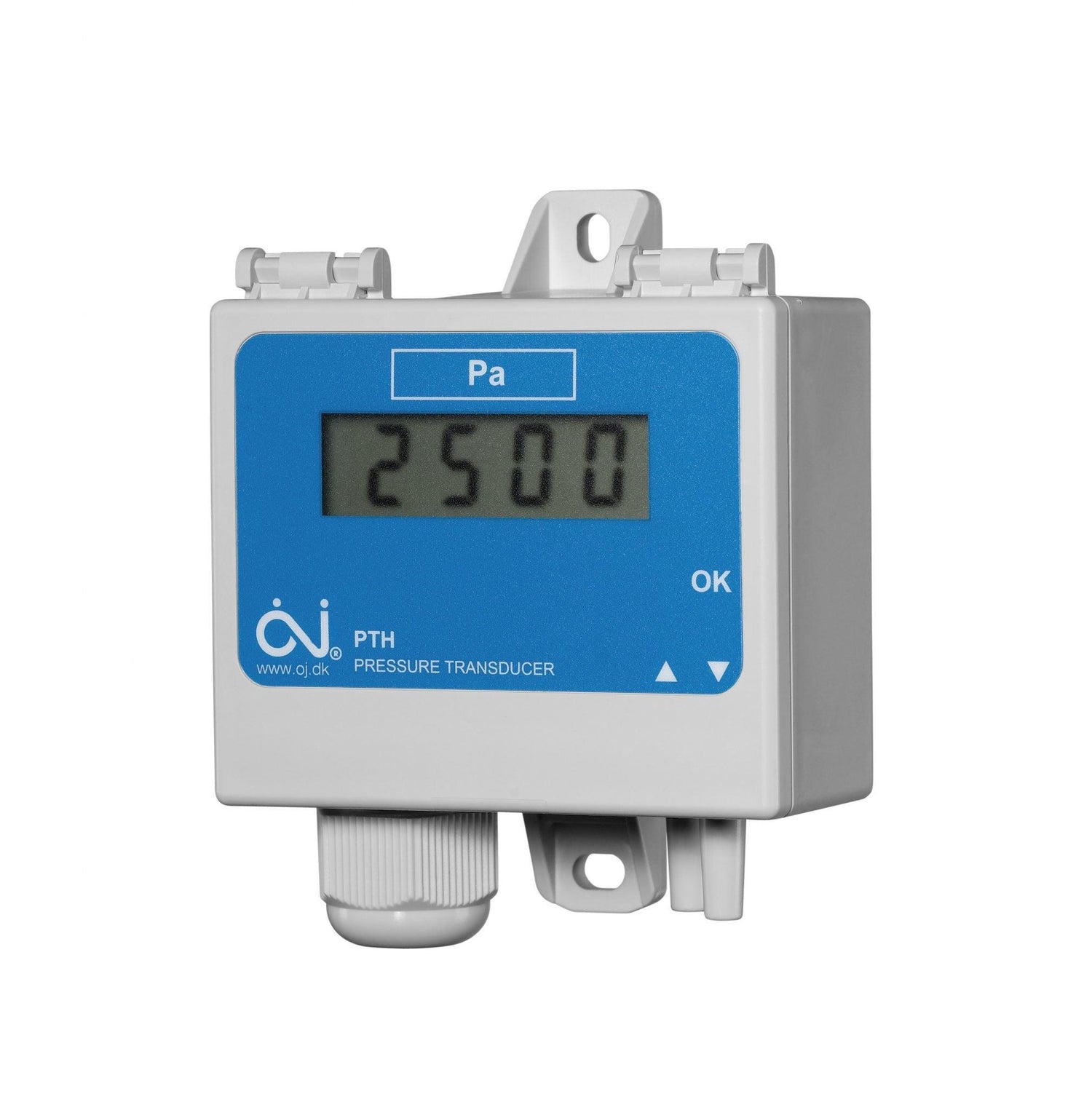

PTH-3203-DF Trasmettitore di pressione fino a 2.500 Pa con uscita analogica e LCD

SKU: 1001-DF

Descrizione del

✅ Misure precise per applicazioni industriali nell'intervallo 0 - 2.250 Pa (per l'estensione del campo di misura fino a 5.000 Pa vedere PTH-3502-DF)

✅ Oltre che per la misura della pressione differenziale, è adatto anche per la misura della portata volumetrica

✅ Facile installazione grazie al design compatto

✅ Versatile, ad esempio monitoraggio del flusso d'aria tramite pressione differenziale, monitoraggio dei filtri, monitoraggio della camera bianca e controllo del processo

✅ Accessori consigliati: set di collegamento composto da raccordi e attacchi per tubi flessibili e adattatore per guida top-hat

€257,90
La spedizione verrà addebitata al momento del pagamento.

Disegno tecnico 3D: Scaricare

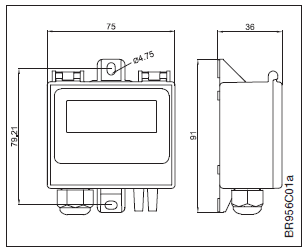

Disegno tecnico 2D: Scaricare

Istruzioni per l'uso IT: Download

Istruzioni per l'uso IT: Download

Specifiche
  • Medio
    Gas
  • Tipo di dispositivo
    Trasmettitore di pressione differenziale
  • Tipo di dispositivo
    Dispositivo compatto
  • Precisione di misurazione della pressione differenziale
    <0,5% x Messwert + 0,3% x Eingestellter Messbereichsendwert + 2,5 Pa
  • Numero di campi di misura Pressione differenziale
    10
  • Valore finale del campo di misura massimo
    2.500 Pa
  • Display
    LCD con risoluzione di 0,1 Pa
  • Classe di protezione dell'involucro
    IP54
  • Caratteristiche speciali
    Smorzamento (opzionale) di 0,4 s o 10 s 8 campi di pressione regolabili Elementi di pressione a semiconduttore senza flusso d'aria per evitare l'ingresso di polvere dal tubo Elemento di misura a compensazione termica, in modo da ottenere una misurazione ottimale della pressione nell'intero intervallo di temperatura specificato
  • Segnale di uscita
    Uscita analogica
  • Connessione al processo
    2 × Ø6,2 mm
  • Materiale dell'alloggiamento
    Poliammide
  • Resistenza alla compressione
    30 kPa
  • Materiale dell'alloggiamento
    Poliammide
  • Dimensioni
    77 mm × 91 mm × 38 mm
  • Alimentazione
    13,5 ... 28 V C.C.
  • Collegamento elettrico
    4 x terminali a vite, max 1,5mm²
  • Consumo di energia max
    0,5 W
  • Resistenza al carico
    Maximale Last 0 … 10 V : >2,5 kΩ, Maximale Last 0 … 20 mA : <=450 Ω
  • Temperatura ambiente
    -20 ... 70°C
  • Temperatura di stoccaggio
    -40 ... 70°C
  • Umidità ambientale
    10% ... 95% RH, senza condensa
  • Certificati
    CE
  • Numero di tariffa doganale
    90 26 20 20
  • Codice HS
    90 26 20 20
  • Produttore
    Elettronica OJ
