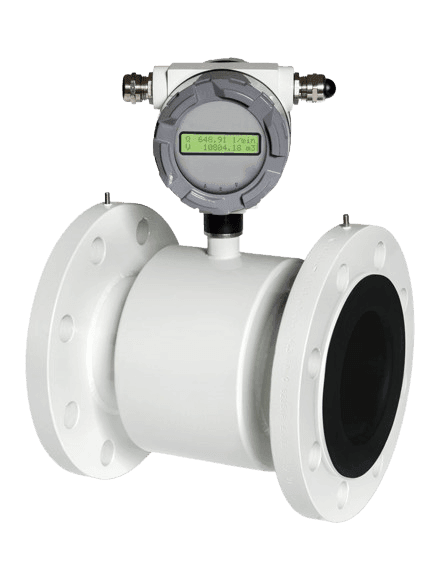

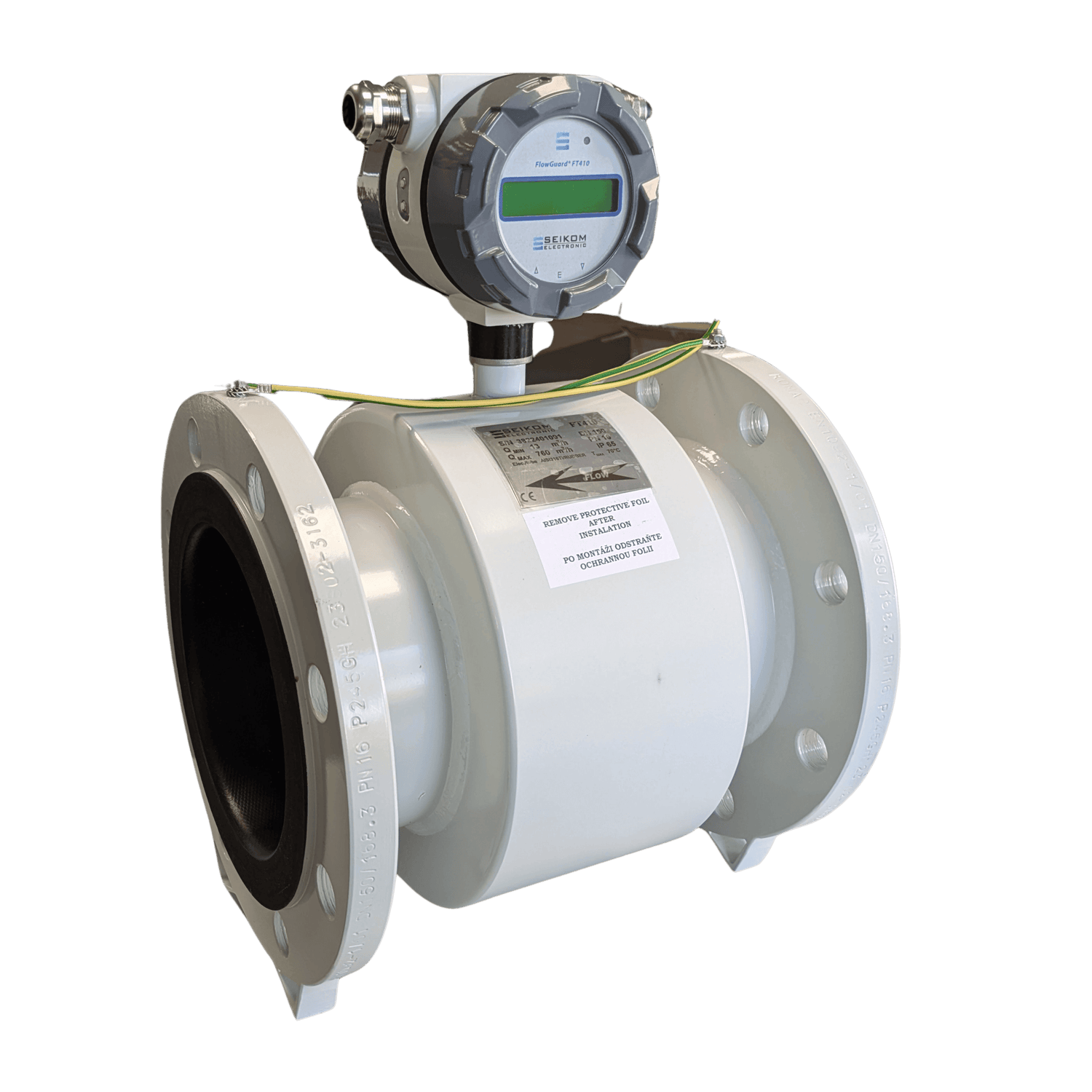

Misuratore di portata elettromagnetico FlowGuard® FT410

SKU: 1315/K/DN4/G/PN16/PVDF/ST/65/1/24

Descrizione del

✅ Misura di portata da 0,06 a 12 m/s

✅ Misura bidirezionale con rilevamento della direzione e rilevamento del tubo vuoto

✅ Con uscita a impulsi, segnale analogico (4-20 mA), connessione HART e Modbus

✅ Diverse connessioni al processo e rivestimenti ottimizzati per il vostro processo, con omologazione per l'acqua potabile su richiesta

✅ Le versioni speciali sono adatte anche come contatori di calore o per l'uso in ambienti ATEX.

Disponibile come opzione fino alla classe di protezione IP68 e quindi ideale per l'uso industriale

✅ Realizzato per voi e disponibile con breve preavviso entro ~3 settimane

Diametro
Connessione al processo
Fodera
€1.430,00
La spedizione verrà addebitata al momento del pagamento.

Disegno tecnico 2D: Scaricare

Istruzioni per l'uso IT: Download

Istruzioni per l'uso IT: Download

Scheda tecnica DE: Scarica

Scheda tecnica IT: Scarica

Specifiche
  • Medio
    Liquidi
  • Tipo di dispositivo
    Misuratore di portata induttivo magnetico
  • Tipo di dispositivo
    Dispositivo compatto, con unità di valutazione remota (cavo standard lungo 3 m)
  • Campo di misura del flusso
    0,06 ... 12m/s, misura bidirezionale, max. (1/200)
  • Accuratezza della misurazione del flusso
    ≤0,5% del valore misurato
  • Temperatura dei supporti
    Compatto: max. 90°C (a seconda della versione), Remoto: max. 150°C (a seconda della versione)
  • Display
    Display LCD, 2×16 caratteri
  • Unità di valutazione della classe di protezione
    Dispositivo standard (H - testa) - IP65, Dispositivo frontale (F) - IP67, Dispositivo a pannello (P) - IP54
  • Classe di protezione del sensore
    IP65, IP67, IP68
  • Caratteristiche speciali

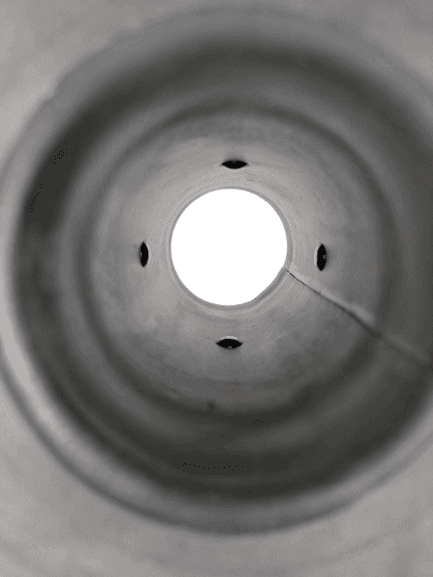

    Rilevamento del tubo vuoto DN15 ... DN600, Perdita di pressione trascurabile, Elettrodi aggiuntivi per la messa a terra e il rilevamento di tubi vuoti
  • Segnale di uscita
    Uscita a impulsi, uscita analogica, uscita digitale
  • Rottura del sensore di uscita del segnale
    <3,5 mA
  • Connessione al processo
    Sandwich (solo PN25), Flangiato DIN (EN1092) - acciaio al carbonio o inossidabile, Filettatura (EN 10226-1) Grado alimentare (raccordo DIN 11851, morsetto)
  • Materiale dell'alloggiamento
    Acciaio inossidabile, Acciaio ST37 (rivestito)
  • Sensore di materiale
    Acciaio inox DIN 1.4571, Hastelloy C4, titanio, tantalio
  • Resistenza alla compressione
    PN10, PN16, PN25, PN40, PN64, PN100, JIS: 10K, JIS: 20K, JIS: 40K, ANSI: 150lb, ANSI: 300lb
  • Materiale dell'alloggiamento
    Acciaio inossidabile, Acciaio ST37 (rivestito)
  • Diametro
    DN4 ... 600 (altri diametri su richiesta)
  • Alimentazione
    24 VAC/ VDC con protezione da inversione di polarità, 230 VAC (50/60 Hz), 110 VAC (60Hz), batteria
  • Collegamento elettrico
    Terminali 1 e 2: uscita analogica 4...20 mA, Terminali 3 e 4: Uscita a impulsi / flussostato 1, Terminali 5 e 6: RS485, Terminali 7 e 8: Uscita a impulsi / flussostato 2, Terminali 9 e 10: reset del registro del volume, Morsetti 11 e 12: tensione di uscita 16V/100mA (alimentazione per la commutazione in corrente attiva e uscite a impulsi), Terminali L, N, PE: alimentazione
  • Consumo di energia max
    4,6 VA
  • Temperatura ambiente
    0 ... 55°C
  • Certificati
    CE
  • Paese di origine
    Germania
  • Numero di tariffa doganale
    90 26 80 20
  • Codice HS
    90 26 80
  • Riproducibilità del segnale di uscita
    0,2%
