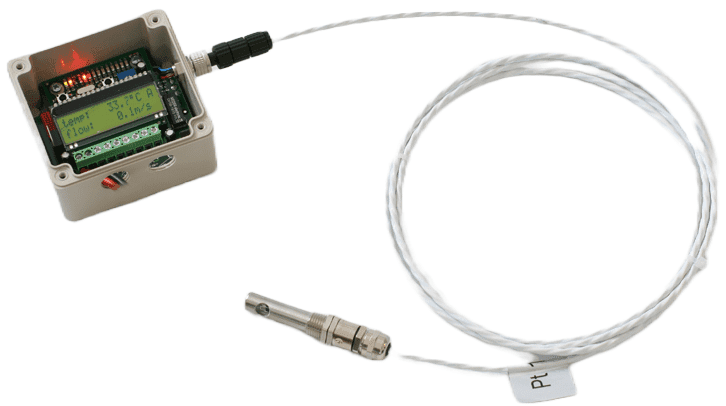

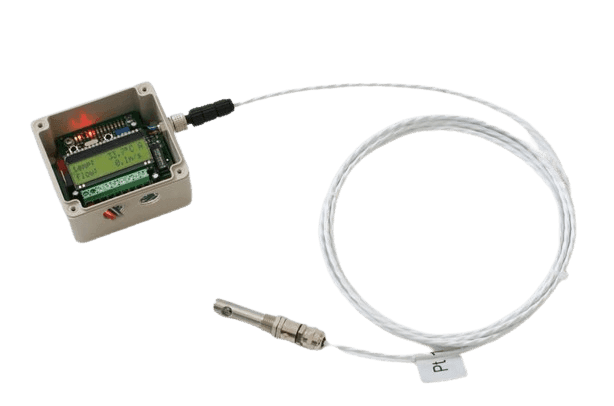

Flussimetro volumetrico RLSW8 per la misura di portata di gas fino a 350°C

SKU: 81530F3/50

Descrizione del

Dispositivo di misurazione della portata e della velocità del flusso d'aria con uscita analogica lineare in qualità di controllo (0 ... 10 V & 4 ... 20 mA) e interruttore

Adatto a temperature del fluido fino a 350°C

Visualizzazione del valore misurato tramite LCD e LED

Campo di misura liberamente scalabile m/s, m³/h, l/min

Rilevamento sensibile e rapido del flusso d'aria fino a 30 m/s

Aree di applicazione esemplari: Misurazione e controllo dei flussi d'aria, tecnologia degli edifici, PLC, monitoraggio dei filtri, sistemi di estrazione ed estrusione, gas di scarico e banchi di prova.


Istruzioni per l'uso (tedesco/inglese)

Tipo di dispositivo
Temperatura dei supporti
Profondità di immersione
€349,60
La spedizione verrà addebitata al momento del pagamento.

Istruzioni per l'uso IT: Download

Istruzioni per l'uso IT: Download

Specifiche
  • Medio
    Gas
  • Tipo di dispositivo
    Unità di flusso compatta
  • Tipo di dispositivo
    Dispositivo compatto con sensore (montato in modo permanente), Dispositivo compatto con sensore (remoto)
  • Campo di misura del flusso
    0,1 ... 30 m/s (disponibile come opzione fino a 200 m/s)
  • Accuratezza della misurazione del flusso
    ±5% del valore di fondo scala, Riproducibilità ±2% del valore di fondo scala
  • Temperatura dei supporti
    -25 ... 80°C, -25 ... 250°C, -25 ... 350°C
  • Display
    LCD, LED giallo alle velocità di flusso > punto di commutazione, LED verde durante il funzionamento, 10 LED rossi per la portata con incrementi del 10%.
  • Unità di valutazione della classe di protezione
    IP65
  • Classe di protezione del sensore
    P67
  • Caratteristiche speciali
    Uscita analogica lineare Velocità di flusso fino a 200 m/s misurabile Ponte di avvio regolabile 0 ... 60 s Dimensioni della velocità: m/s, l/min, m³/h, Uscita analogica lineare Applicabile fino a 350°C Media temperatura Velocità di flusso fino a 200 m/s misurabile Ponte di avvio regolabile 0 ... 60 s Dimensioni della velocità: m/s, l/min, m³/h
  • Segnale di uscita
    Uscita di commutazione, uscita analogica
  • Specifiche dell'uscita di commutazione
    1 contatto NA (chiude/apre con il flusso, regolabile)
  • Rottura del sensore di uscita del segnale
    Codici di errore specifici sul display LCD, 4 mA, Caduta del relè
  • Segnale di uscita Cortocircuito del sensore
    Codici di errore specifici sul display LCD, 4 mA, Caduta del relè
  • Specifiche dell'uscita a relè
    1 contatto NA (chiude/apre con il flusso, regolabile)
  • Profondità di immersione
    50, 130, 165, 300, 400, 500
  • Connessione al processo
    PG7, opzionale G1/2", G1/4 di pollice tramite riduttore
  • Materiale dell'alloggiamento
    Poliammide, UL94-V0
  • Sensore di materiale
    MS58, nichelato (acciaio inox disponibile come opzione), Acciaio inox 1.4571
  • Resistenza alla compressione
    10 bar
  • Materiale dell'alloggiamento
    Poliammide, UL94-V0
  • Dimensioni dell'alloggiamento
    56 mm x 84 mm x 80 mm
  • Alimentazione
    24 V CC ±5%
  • Collegamento elettrico
    9 terminali (max. 1,5 mm²)
  • Consumo di energia max
    4 VA
  • Corrente e capacità di carico dei contatti
    200 V CA/CC, 1 A
  • Capacità di commutazione minima
    10 mA, 5 V CC
  • Temperatura ambiente
    -20 ... 60°C
  • Distanza di rodaggio ottimale
    >10 DN
  • Distanza ottimale di deflusso
    >5 DN
  • Gradiente di temperatura
    30K/min
  • Certificati
    CE
  • Paese di origine
    Germania
  • Numero di tariffa doganale
    90 26 80 20
  • Codice HS
    90 26 80
  • Classe di inquinamento
    II
