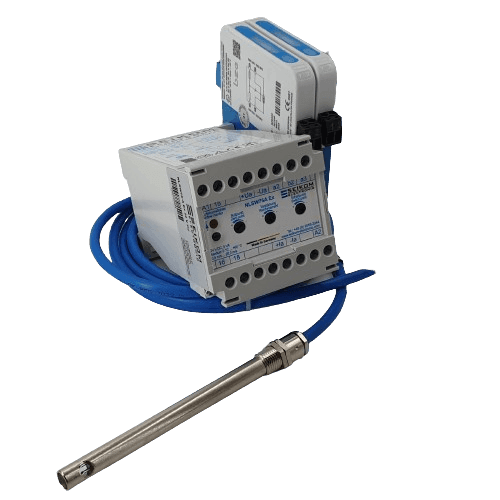

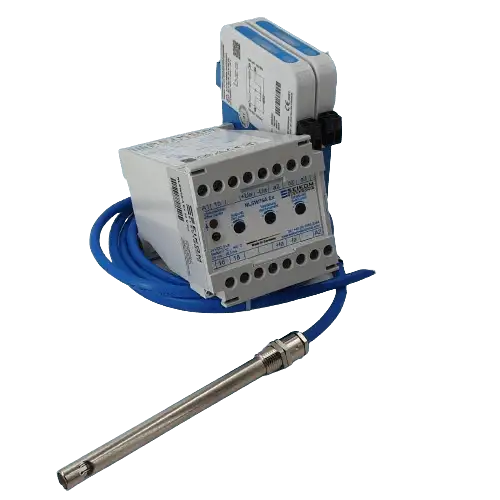

Auswerteeinheit NLSW75A Ex, Strömungsüberwachung für ATEX-Bereiche mit Analogausgang (0 ... 10 V, 4 ... 20 mA) und Relaisausgang

SKU: 60620Ex

Beschreibung

Luftstromwächter für Überwachung von Luftströmung in ATEX-Zonen 1 und 2

2 zugehörige Zener-Barrieren im Lieferumfang enthalten

Mit Analog-Ausgang (0 … 10 V & 4 … 20 mA), geeignet für Schaltschrankeinbau

Großer Messbereich (0,1 … 20 m/s), einfache und schnelle Inbetriebnahme

Beispiel Einsatzbereiche: Überwachung Heizregister, Luftschleieranlagen, Stellklappen, Ventilatoren, DDC, Industrieöfen, Granulattrockner

Spannungsversorgung
€680,70
Versand wird beim Checkout berechnet.

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation
  • Medium
    Gase
  • Geräte-Typ
    Auswerteeinheit Strömung zum Schaltschrankeinbau, oder Installation am Messort
  • Messbereich Strömung
    0,5 … 20 m/s
  • Medientemperatur
    0 ... 60°C
  • Anzeige
    LED (Spannung & Schaltpunkt)
  • Schaltpunkt
    Stufenlose Einstellung (Potentiometer)
  • Schutzart Auswerteeinheit
    IP20
  • Ausgangssignal
    Schaltausgang, Analogausgang
  • Spezifikation Schaltausgang
    1 Wechsler
  • Signalausgang Sensorbruch
    Relais fällt ab
  • Signalausg. Sensorkurzschl.
    Relais fällt ab
  • Spezifikation Relaisausgang
    1 Wechsler
  • Material Gehäuse
    Polycarbonat Glasfaser-verstärkt (UL94V-0)
  • Material Gehäuse
    Polycarbonat Glasfaser-verstärkt (UL94V-0)
  • Gehäuseabmessungen
    120 mm x 75 mm x 73 mm
  • Montage
    DIN-Schiene, außerhalb der ATEX-Zone
  • Spannungsversorgung
    24 V DC ± 5%, 24 V AC ± 5%, 230 V AC ± 5%
  • Elektrischer Anschluss
    Klemmleiste
  • Leistungsaufnahme max
    5 VA
  • Leitungsquerschnitt empf.
    2,5 mm²
  • Strom und Kontaktbelastbarkeit
    250 VAC, 6 A, 1,5 kVA
  • Mindestschaltleistung
    10 mA, 5 V DC
  • Umgebungstemperatur
    -20 ... 50°C
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    Zone 1, Zone 2
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
